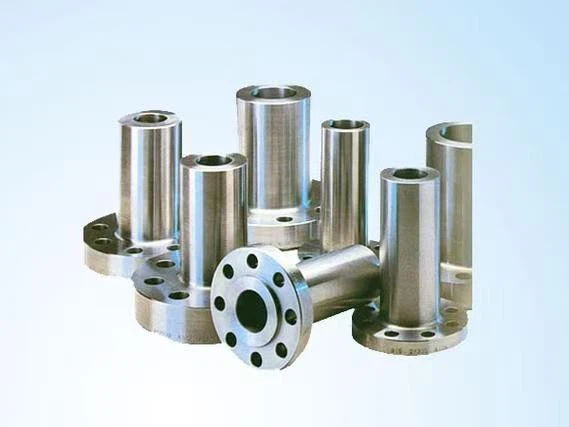

Brida de cuello de soldadura larga ASTM A350 GR LF2 según ASME B16.5

La brida de cuello largo para soldadura ASTM A350 GR LF2 según ASME B16.5 es un producto industrial con un diseño estructural especial en conectores de brida. La altura de su cuello es significativamente mayor que la de las bridas soldadas a tope ordinarias, principalmente al extender la estructura del cuello para mejorar la rigidez y la capacidad de carga-
Este producto se utiliza ampliamente en entornos de trabajo de alta-temperatura y alta-presión en los campos de petroquímicos, recipientes a presión, maquinaria farmacéutica, etc.

características estructurales
La brida de cuello de soldadura larga ASTM A350 GR LF2 según ASME B16.5 logra una optimización estructural al extender la altura del cuello, y la extensión del cuello puede proporcionar soporte adicional, reduciendo efectivamente la transmisión del torque de la tubería.
Su diseño estructural puede reducir el factor de concentración de tensiones y mejorar significativamente la estabilidad del cuerpo de la brida y la parte de conexión de la tubería de conexión.
En comparación con las bridas soldadas con cuello estándar, la capacidad de carga axial-aumenta entre un 15 % y un 20 %.

proceso de fabricación
El proceso de producción incluye cuatro procesos clave: forjado integral de palanquillas de acero (temperatura controlada a 1150 grados ± 50 grados), mecanizado de precisión con tornos CNC (tolerancia dimensional ± 0,05 mm) y pruebas ultrasónicas (de conformidad con los estándares ASME V).

Los materiales comúnmente utilizados para bridas con cuello de soldadura larga incluyen principalmente las siguientes categorías:
acero carbono
El acero al carbono es uno de los materiales comúnmente utilizados para bridas de cuello de soldadura largas, con alta resistencia y resistencia al desgaste, adecuado para sistemas de tuberías industriales en general.
Su precio es relativamente bajo, pero su resistencia a la corrosión es pobre.
acero inoxidable
El acero inoxidable se usa ampliamente debido a su excelente resistencia a la corrosión y los grados comunes incluyen:
304/304L: acero inoxidable universal, adecuado para medios con baja corrosividad, rango de temperatura de trabajo de aproximadamente -20 grados ~ 200 grados
316/316L: contiene elemento de molibdeno, con mayor resistencia a la corrosión, es el material preferido para condiciones de alta temperatura (por encima de 300 grados)
321: Adición de elemento de titanio, buena resistencia a la corrosión intergranular, adecuado para aplicaciones de alta temperatura por debajo de aproximadamente 500 grados
310S: acero inoxidable austenítico de alta aleación con excelente resistencia a la oxidación a altas-temperaturas, capaz de soportar temperaturas de trabajo continuas de hasta 1000 grados.
acero aleado
Las bridas de acero aleado tienen las características de resistencia a altas temperaturas y altas presiones y son adecuadas para condiciones de trabajo especiales.
Titanio y aleaciones de titanio.
Las bridas de cuello alto de titanio (como TA1, TA2, TC4, etc.) tienen una excelente resistencia a la corrosión y son adecuadas para entornos hostiles como las industrias química y marina.
