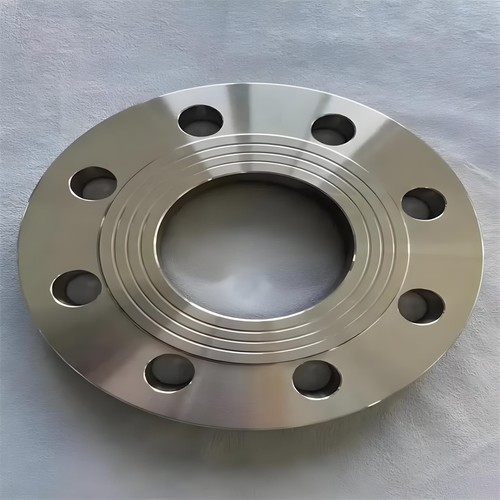

BRIDAS DE PLACA BRIDAS SORF
La principal diferencia entre SORF (brida de soldadura plana con cuello) y PL (brida de soldadura plana con placa) radica en su estructura: SORF tiene un cuello corto, mejor rigidez y es adecuado para presiones medias y bajas; PL es un tipo de placa pura, sin cuello, de menor costo y solo adecuado para baja presión.
1, definición básica
Brida PL: Brida de soldadura de placa
Estructura: Sin cuello, es una placa circular con orificios para pernos.
Brida SORF (brida deslizante en cara elevada): con cuello, brida de cara elevada para soldadura plana
Estructura: Con cuello corto (Hub), existe un cuello de transición entre la brida y la tubería.
2, Comparación de diferencias fundamentales
1. Estructura y Soldadura
PL (Placa)
Sin cuello, estructura de placa plana pura.
Después de insertar la tubería, solo se realiza una soldadura en la esquina exterior.
La carga de trabajo de soldadura es pequeña, pero la resistencia de la conexión es baja.
SORF (con cuello plano para soldar)
Hay un cuello corto que forma escalones.
Después de insertar la tubería, suelde dos esquinas internas y externas.
La costura de soldadura es más larga y la resistencia y rigidez de la conexión son mayores.
2. Rango de presión y temperatura
pl:
Presión: PN0.25~PN2.5 (normalmente hasta PN40).
Temperatura: -20 grados ~ 350 grados.
Aplicable: Baja presión, temperatura ambiente, condiciones de trabajo estables.
SORF:
Presión: PN10~PN63/Clase 150~600.
Temperatura: -20 grados ~450 grados (más alta si el material lo permite).
Aplicable: Media y baja presión, fluctuaciones de temperatura/presión.
3. Superficie de sellado
pl:
De uso común: superficie plana (FF), superficie saliente (RF).
SORF:
Estándar: RF (en el nombre RF significa superficie saliente).
El saliente de sellado es mayor y el efecto de sellado es mejor.
4. Rendimiento y aplicación
características de PL
✅ El menor costo, fabricación sencilla y instalación más rápida.
❌ Mala rigidez y resistencia a vibraciones/fatiga.
❌ No se puede utilizar en: medios inflamables, explosivos, de alto vacío, altamente tóxicos.
✅ Aplicable: aplicaciones civiles/industriales generales de baja presión como agua, aire, aguas residuales, calefacción, etc.
Características SORF
✅ Más rígido que el PL, mejor resistencia a la deformación y vibración.
✅ Se puede utilizar para ligeras fluctuaciones de presión/temperatura.
✅ Aplicable a tuberías de proceso de media y baja presión en petróleo y gas, química, plantas de energía, etc.
3, Resumen de selección
Seleccione brida PL:
Presión Inferior o igual a PN16/Clase 150, temperatura ambiente, seguridad media (agua/gas), presupuesto ajustado, para ser barato.
Seleccione brida SORF:
Presión PN16~PN40/Clase 300, fluctuaciones de temperatura, escenarios de vibración, que requieren mejor rigidez y sellado.
